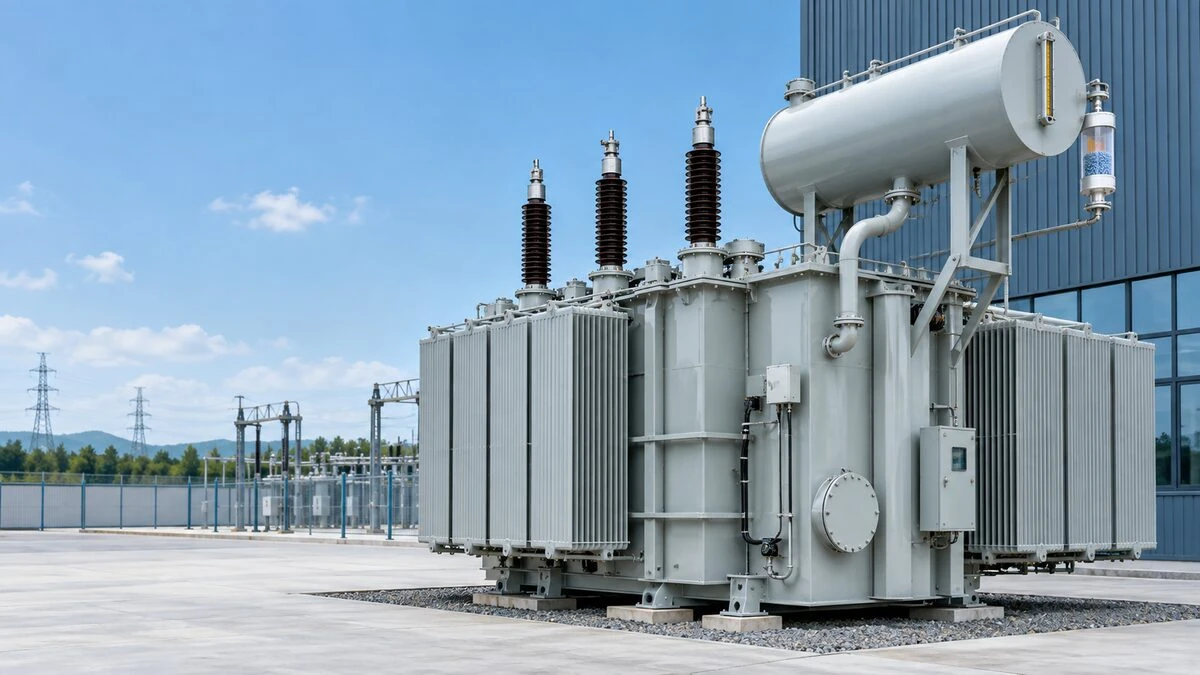

A rezervoar za konzervaciju transformatoraje rezervoar za ulje instaliran iznad glavnog rezervoara mnogih energetskih-uronjenih transformatora. Omogućuje prostor za širenje izolacijskog ulja kada se transformator zagrije i vraćanje kada se jedinica ohladi.
Konzervator nije hladnjak za hlađenje ili rezervni{0}}kontejner za ulje. To je dio-sistema za očuvanje ulja, koji pomaže da se glavni rezervoar održi napunjenim dok ograničava varijacije pritiska.
Zašto je transformatorskom ulju potreban prostor za proširenje?
Transformatorsko ulje mijenja zapreminu sa temperaturom. Tokom rada, gubici u jezgri i namotajima stvaraju toplinu. Kako temperatura ulja raste, ulje se širi. Kada opterećenje padne ili temperatura okoline padne, on se skuplja.
Bez adekvatnog prostora za ekspanziju, rezervoar bi mogao iskusiti preveliki pritisak kada je vruć ili nepoželjno nizak nivo ulja kada je hladan. Konzervator obezbeđuje kontrolisanu zapreminu za ovaj pokret.
Njegove tri praktične funkcije su:
- Podržava toplinsko širenje i kontrakciju izolacijskog ulja
- Održavanje odgovarajuće glave ulja iznad glavnog rezervoara transformatora
- Podržava očuvanje ulja kontrolom kontakta sa vanjskim zrakom
Kako radi konzervator transformatora?
Konzervator je povezan sa glavnim rezervoarom uljnom cijevi. Kako se transformator zagrijava, ulje koje se širi teče prema gore u konzervator. Kada se ulje ohladi, gravitacijom se vraća u glavni rezervoar.
Indikator{0}}nivoa ulja pokazuje približni nivo. Pošto očekivano očitavanje zavisi od temperature ulja, moraju se uzeti u obzir radni i ambijentalni uslovi.
Na mnogim transformatorima, aBuchholz relejugrađuje se u cijev između glavnog rezervoara i konzervatora. Može skupljati plin koji nastaje određenim unutrašnjim kvarovima i reagirati na brzi nalet ulja. Njegove funkcije alarma i okidanja ovise o dizajnu zaštite transformatora.
Uobičajeni dizajn rezervoara konzervatora
Besplatni-Konzervator disanja
U konvencionalnom dizajnu, zračni prostor komunicira s atmosferom kroz dehidrirajuću ventilaciju. Ulazni zrak se suši, ali ulje se i dalje suočava s kisikom i zaostalom vlagom.
Bešika ili vazdušni{0}}konzervator ćelija
Fleksibilna mjehura odvaja transformatorsko ulje od atmosferskog zraka. Mjehur se širi i skuplja kako se mijenja nivo ulja. Budući da ulje ne dolazi u direktan kontakt s vanjskim zrakom, ovaj raspored pomaže u smanjenju prodora vlage i oksidacije.
Konzervator dijafragme
Dijafragma pruža slično odvajanje kroz drugu fleksibilnu barijeru. Odzračivanje i punjenje ulja moraju slijediti odobreni dizajn i upute za pribor.
Glavne komponente koje treba provjeriti
Tipičnokonzervator transformatorskog uljamože uključivati:
- Zavareni cilindrični rezervoar i noseći nosači
- Priključna cijev za ulje i izolacijski ventil
- Magnetni{0}}mjernik nivoa ulja
- Silika{0}}gel ili samo{1}}regenerirajući odzračnik
- Bešika, vazdušna ćelija ili dijafragma
- Priključci za odvod, punjenje i ventilaciju
- Buchholz relej, po potrebi
GA crtež bi trebao definirati nagib cijevi, položaj ventila, razmak za održavanje i nosače za transport prije proizvodnje.
Da li svaki transformator{0}}uronjen u ulje ima konzervator?
Ne. Mnogi zatvoreni distributivni transformatori koriste hermetički rezervoar, fleksibilne valovite zidove ili gasni jastuk da bi se prilagodili ekspanziji ulja. Konzervatori su češći na većim energetskim transformatorima i na dizajnima koji koriste vanjski-sistem za očuvanje ulja.
Metoda očuvanja treba biti navedena u upitu i odobrenim crtežima, a ne pretpostavlja se samo iz ocjene. IEC 60076-1 daje opšte zahtjeve za transformatore; specifikacija kupca definira projektni aranžman.
Tačke za pregled i održavanje
Tokom rutinskog pregleda provjerite:
- Nivo ulja u odnosu na naznačenu temperaturu ulja
- Zavari, prirubnice, ventili i mjerači za curenje
- Stanje disanja i zasićenost sredstva za sušenje
- Integritet bešike ili dijafragme
- Nosači konzervatora i stanje premaza
- Buchholz relejni alarmi, ožičenje i izolacijski ventili
Nizak nivo može ukazivati na curenje, nepravilno punjenje, zarobljeni zrak, kvar na mjeraču ili oštećenje zračne{0}}ćelije. Dopunjavanje bez pronalaženja uzroka može sakriti ozbiljan problem.
Final Point
Konzervator izgleda jednostavno, ali njegova sučelja utječu na očuvanje, zaštitu i održavanje ulja. Prije proizvodnje potvrdite zapreminu ulja, temperaturni raspon, način očuvanja, priključke, mjerače, premaz i inspekciju.
Nantong Zhihe Electric proizvodi po narudžbi rezervoari za transformatorsko uljei zavarene komponente prema odobrenim crtežima. Za konekcije konzervatora ili interfejse podrške, pošaljite GA crtež i specifikaciju na pregled.
FAQ
Koja je glavna namjena rezervoara za konzerviranje transformatora?
Prilagođava promjene zapremine{0}}ulja kako temperatura raste i pada, pomažući da glavni rezervoar ostane pravilno napunjen.
Gdje je instaliran rezervoar za konzerviranje?
Obično se postavlja iznad glavnog rezervoara tako da ulje može da se kreće kroz spojnu cijev.
Koja je razlika između konzervatora i glavnog rezervoara?
Glavni rezervoar sadrži aktivni dio i većinu ulja. Konzervator je vanjski rezervoar za ekspanziju i konzervaciju ulja.
Da li rezervoaru za konzervaciju treba oduška?
Sistem tipa slobodnog-disanja ili mjehura-obično zahtijeva zračno{2}}aranžman za disanje. Tačan spoj zraka ovisi o tome da li atmosferski zrak dolazi u kontakt s uljem ili samo sa zračnom stranom mjehura.
