Curenje ulja je jedan od najvidljivijih-i izbjećih-problema kvaliteta u jednofaznom distributivnom transformatoru-. Jednom kada je jedinica postavljena na stub, čak i mala tačka prodiranja može kontaminirati eksterijer, sniziti nivo ulja i izazvati skup poziv servisu. Popravka je takođe teža na visini nego u radionici.
Iz tog razloga, sprečavanje curenja u arezervoar{0}}ulje za transformatorsko uljemora početi prije zavarivanja. Dizajn rezervoara, oblikovanje čelika, priprema spojeva, sučelja dodataka i redoslijed inspekcije utiču na dugotrajno-izvođenje zaptivanja. Sljedećih osam kontrola bavi se točkama gdje problemi najčešće počinju.
1. Počnite s pravilnom strukturom rezervoara i debljinom čelika
Spremnik treba biti dizajniran za zapreminu ulja transformatora, težinu aktivnog-djela, radnu temperaturu i specificirane uslove unutrašnjeg-pritiska. Jednostavno povećanje debljine ploče ne sprečava automatski curenje. Loše postavljeni šavovi ili prekomjerna lokalna krutost mogu koncentrirati naprezanje i na kraju oštetiti zavar.
Za cilindrični jednofazni{0}}rezervoar, crtež treba da definiše prečnik kućišta, debljinu ploče, konstrukciju dna, interfejs poklopca i ojačanje oko tačaka podizanja ili montaže. Dizajn takođe mora omogućiti ekspanziju ulja i varijacije pritiska tokom normalnog rada.
2. Kontrolirajte formiranje cilindričnog omotača i spajanje{1}}gore
Precizno oblikovanje čini pouzdano zavarivanje mnogo lakšim. Ako valjani omotač nije okrugao, operateri će možda morati silom spojiti rubove, stvarajući neravne praznine i zaostalo naprezanje.
Prije zavarivanja, proizvođač treba provjeriti zaobljenost školjke, poravnanje spoja, razmak u korijenu i položaj{0}}prianjanja zavarivanja. Dosljedno uklapanje-pomaže u održavanju prodiranja duž cijelog šava i smanjuje rizik od poroznosti, izgaranja-i nepotpune fuzije uTransformatorski rezervoar montiran na jedno-fazni stub-.

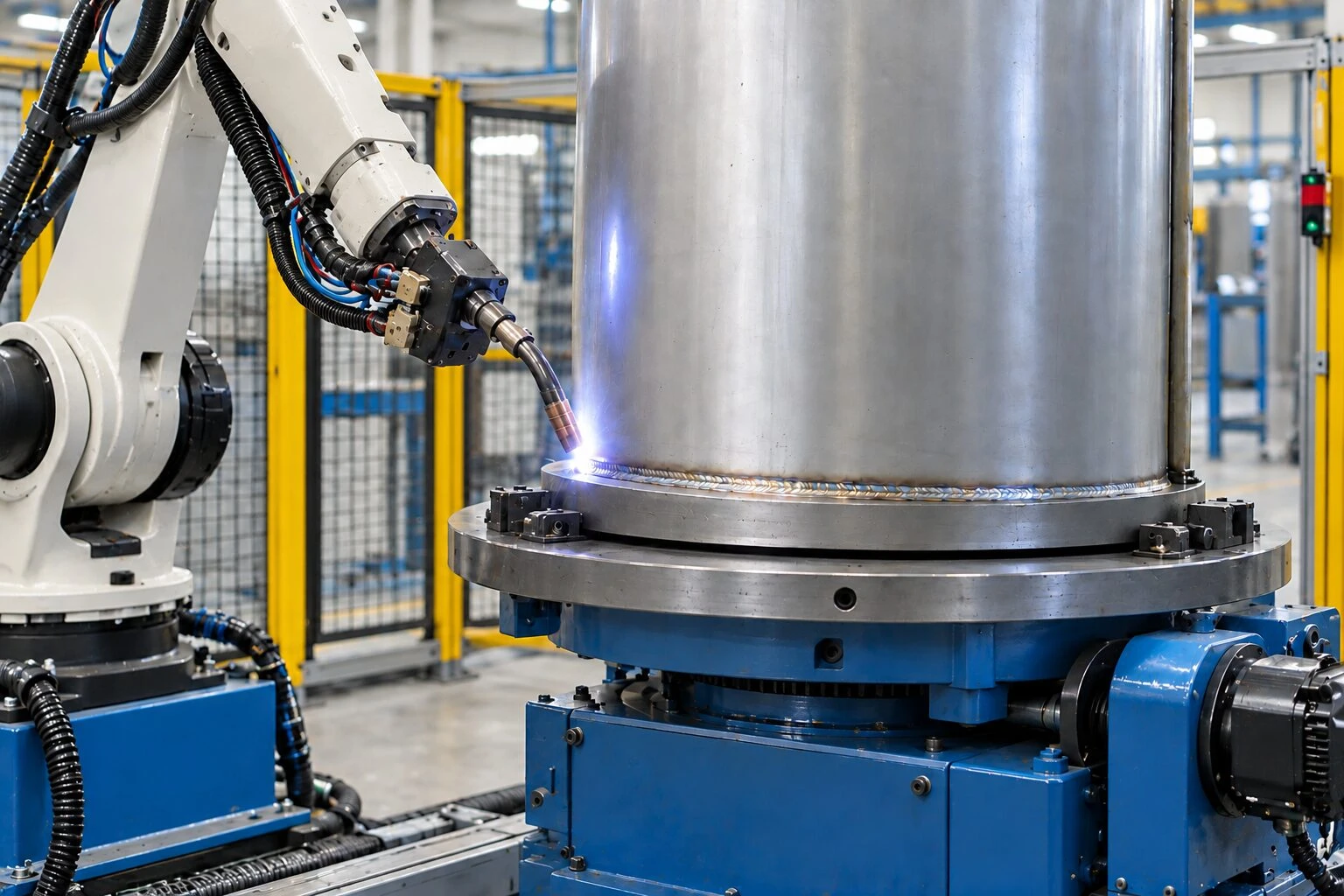

3. Primijenite kvalifikovane procedure zavarivanja na kritične šavove rezervoara
Uzdužni šavovi školjke, obodni donji šavovi i zavareni spojevi pribora zaslužuju posebnu pažnju. Ovi spojevi ostaju izloženi ulju tokom radnog veka transformatora, tako da sam izgled nije adekvatan standard prihvatanja.
Parametri zavarivanja trebaju odgovarati razredu materijala, debljini ploče, vrsti spoja i proizvodnom položaju. Kvalificirani zavarivači moraju kontrolirati unos topline, brzinu kretanja i start{1}}zaustavne površine. Kraterske pukotine, podrezivanje, prekomjerno prskanje i propuštene dijelove treba ispraviti prije testiranja.
4. Pojačajte čahure, poklopce i priključke pribora
Curenje se ne dešava samo duž glavnih šavova rezervoara. Otvori za čahure, odvodni ventili, armature za{1}}rasterećenje pritiska, jastučići za uzemljenje i spojevi poklopca uobičajene su slabe tačke jer kombinuju zavarivanje sa koncentrisanim mehaničkim opterećenjem.
Mlaznice i otvore treba da sjede ravno uz školjku, a da se ne povuku na mjesto tokom zavarivanja. Odobreni crtež treba da obezbedi dovoljno prostora za zavarivanje, premazivanje i održavanje. Na acilindrični rezervoar za ulje transformatora, pretrpani okovi mogu sakriti male nedostatke dok se transformator ne napuni.
5. Odaberite zaptivače otporne na ulje-zaptivke i kontrolno zatezanje vijaka
Čak i dobro zavareni rezervoar može procuriti na poklopcu koji se može skinuti ili dodatnom zavrtnju. Materijal zaptivača mora biti kompatibilan sa izolacijskom tekućinom, radnim{1}}opsegom temperature i očekivanom kompresijom. Zaptivka namijenjena mineralnom ulju ne bi trebala biti automatski prihvaćena za transformator sa prirodnim-esterima-punjenim bez potvrde.
Površine prirubnica moraju biti ravne, čiste i bez tragova premaza, prskanja zavara ili dubokih ogrebotina. Zavrtnje treba postepeno zatezati u kontrolisanom poprečnom uzorku kako bi kompresija brtve ostala ujednačena. Prevelik moment može deformisati tanak poklopac ili pomeriti zaptivku, dok nedovoljan obrtni moment ostavlja put za curenje.
6. Završite ispitivanje curenja prije nanošenja površinskog premaza
Ispitivanje nepropusnosti treba obaviti nakon proizvodnje i dimenzionalne inspekcije, ali prije pjeskarenja, farbanja ili nanošenja praha. Ako zavar zahtijeva popravak, ova sekvenca sprječava oštećenje gotovog premaza i omogućava ponovno ispitivanje popravljenog područja.

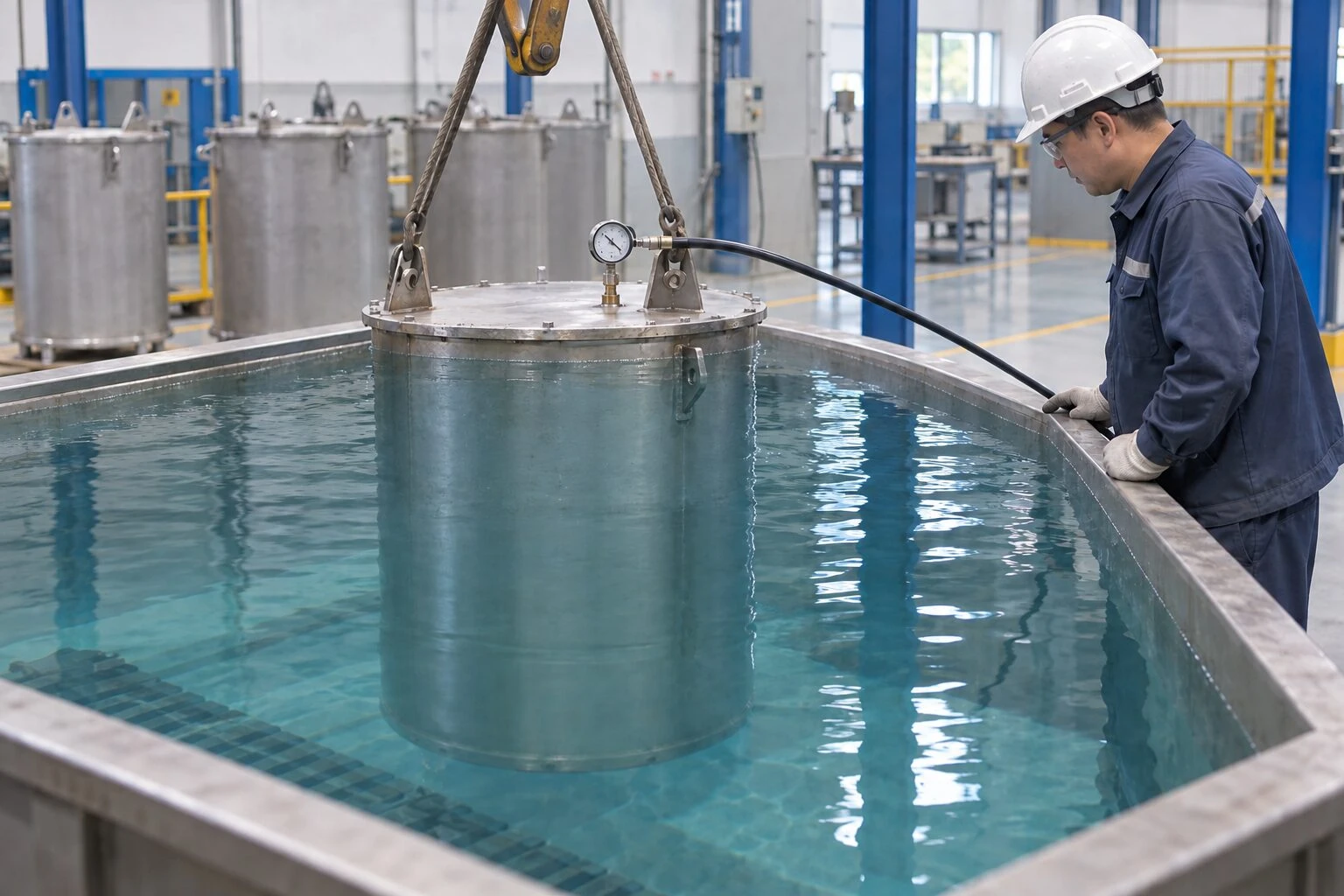

Za jedno-fazni cilindrični rezervoar, ispitivanje vazdušnim{1}}pritiskom u kombinaciji sa uranjanjem u vodu je efikasno kada je dozvoljeno odobrenom procedurom. Rezervoar je zapečaćen, pod pritiskom na dogovorenu vrednost i posmatra se da li postoje mehurići oko zavarenih spojeva i interfejsa. Pritisak, vrijeme zadržavanja i kriteriji prihvatljivosti moraju slijediti specifikaciju kupca. Svaku indikaciju treba označiti, popraviti i ponovo testirati.
7. Zaštitite zaptivne površine tokom pakovanja i transporta
A Spremnik za transformatorsko ulje postavljen na-testiran na stub{1}}još uvijek može biti oštećen prije nego što stigne na montažnu traku. Nezaštićene prirubnice mogu biti izgrebane, poklopci se mogu izobličiti pod složenim opterećenjima i izbočeni spojni elementi mogu biti udareni tokom rukovanja viljuškarom ili kontejnerom.
Ambalaža treba da podupire rezervoar na strukturno prikladnim mjestima i spriječi pomicanje metala-na-metal. Obrađene površine, navojne veze i otvori trebaju privremene poklopce. Instrukcije za podizanje trebaju biti jasne, a lanci ne smiju biti pričvršćeni na mlaznice ili druge dijelove koji se ne{4}}podizju.

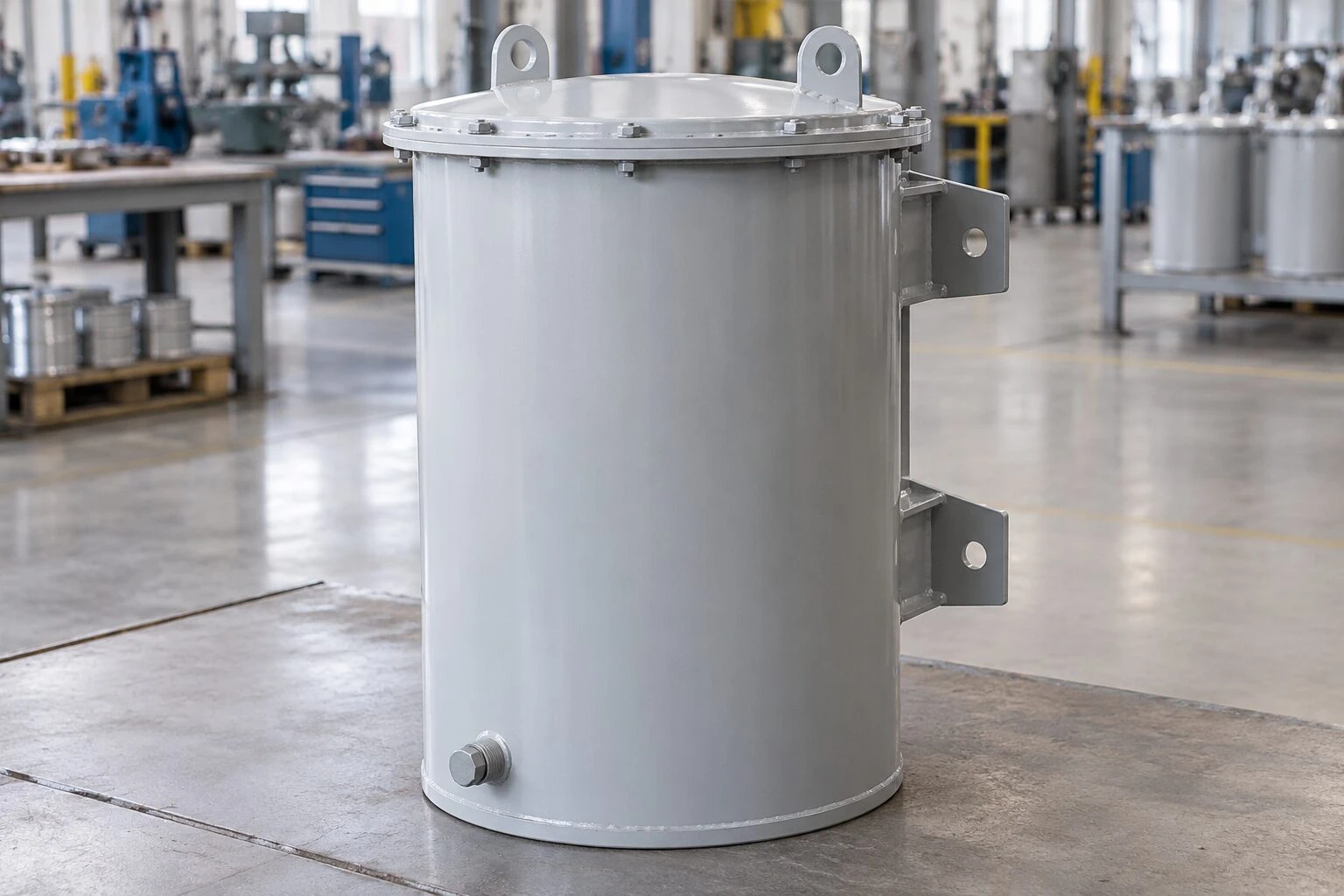

8. Pregledajte gotovi spremnik za transformatorsko ulje prije isporuke
Završni pregled bi trebao potvrditi više od boje i ukupnih dimenzija. Proizvođač treba da pregleda zaobljenost omotača, ravnost poklopca, lokacije sučelja, izgled zavara, debljinu premaza i stanje svake zaptivne površine. Otvori moraju biti čisti i zaštićeni od prašine ili prodiranja vode.
Paket isporuke treba da sadrži odobrenu reviziju crteža, izvještaj o dimenzijama, zapis{0}}ispitivanja curenja i rezultate inspekcije premaza. Sljedivi zapisi su posebno korisni za ponovljene narudžbe proizvedene u nekoliko serija.
Sprečavanje curenja zahtijeva kontrolirani proizvodni slijed, a ne jedan konačni test. Dobar dizajn smanjuje naprezanje, precizno oblikovanje poboljšava pristajanje-, stabilno zavarivanje stvara čvrste šavove, a pažljivo rukovanje štiti već završeni posao.
Nantong Zhihe Electric proizvodi po narudžbijedno-fazni stub-montirani rezervoari za transformatorsko ulje prema odobrenim crtežima kupaca. Svaki rezervoar je dimenzionalno pregledan i testiran{1}}na curenje prije površinskog premaza. Pošaljite nam svoj crtež rezervoara, ocjenu transformatora, zahtjeve za izolacionu-tečnost i specifikaciju ispitivanja za proizvodni pregled.
