Električno kućište može izgledati kao obična metalna kutija, ali odabir jednog rijetko je jednostavan. Njegov zadatak je da zaštiti električnu opremu, spreči slučajni kontakt sa delovima pod naponom i pomogne sistemu da radi pouzdano u predviđenom okruženju.

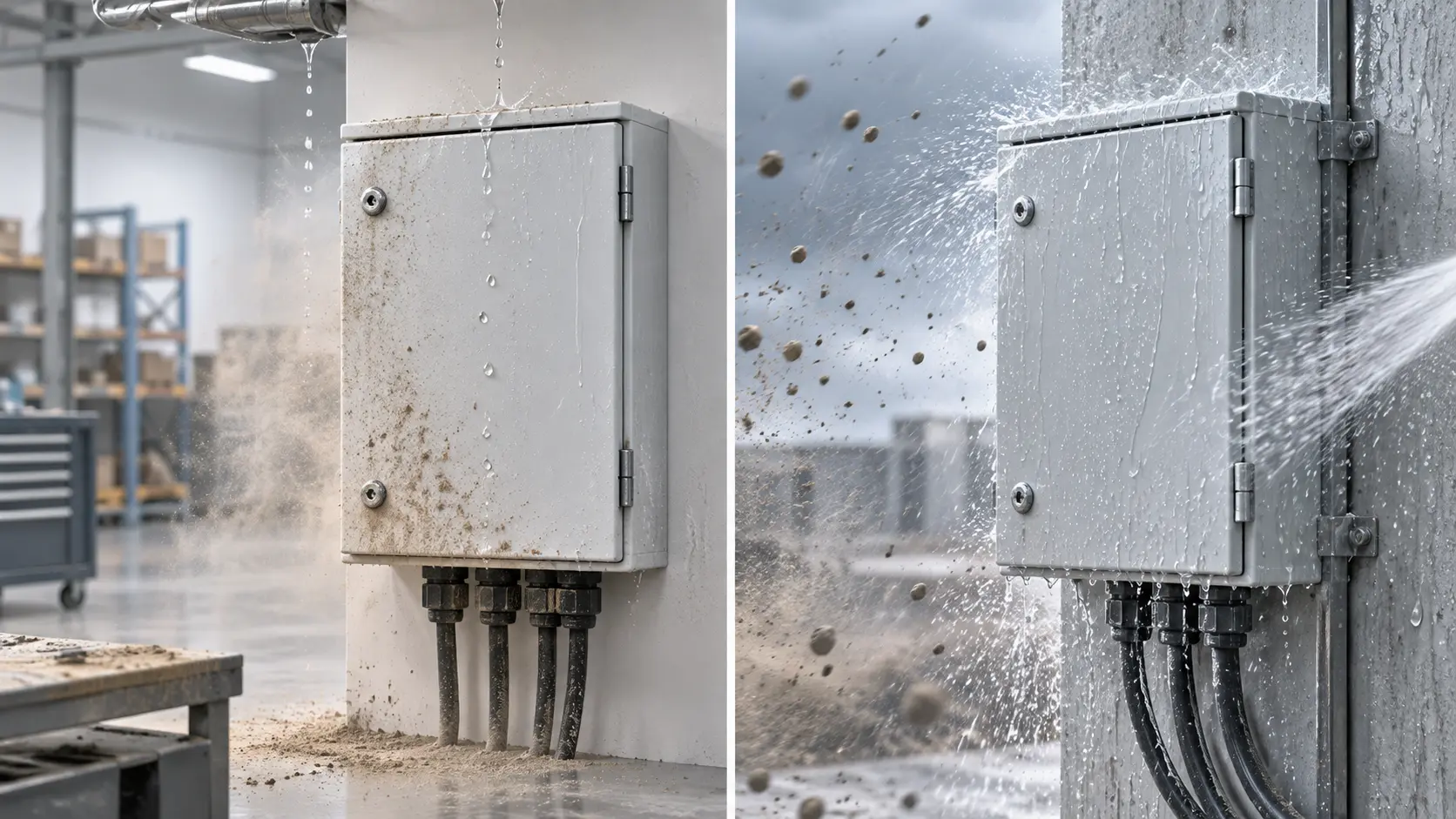

Mali unutrašnji kontrolni ormarić ivanjsko električno kućištesuočavaju sa veoma različitim uslovima. Možda je potrebna samo zaštita od prašine i vode koja kaplje. Drugi će možda morati da izdrži kišu, pijesak, jaku sunčevu svjetlost, vlagu, solju{2}}natrpan zrak i velike promjene temperature.
Iz tog razloga, kućišta ne treba klasificirati samo po izgledu. Njihovo okruženje za instalaciju, konstrukcija, materijal, stepen zaštite, unutrašnja oprema i zahtjevi za održavanjem su važni.
1. Unutrašnja električna kućišta
Unutrašnja kućišta se koriste u fabrikama, poslovnim zgradama, trafostanicama, data centrima i drugim kontrolisanim lokacijama. Oni štite komponente od slučajnog kontakta, padajuće prljavštine, prašine i ograničene količine vlage.
Uobičajene aplikacije uključuju:
- Ormari za upravljanje i automatizaciju
- Relejne i zaštitne ploče
- Niskonaponski razvodni ormani
- Unutarnja kućišta transformatora
- Merno-komunikacijski ormani
Indoor ne znači nužno čisto ili suho. Kućište instalirano u čeličani, podrumu ili radionici za preradu i dalje može biti izloženo provodljivoj prašini, ulju, kondenzaciji ili hemijskim isparenjima. Stoga se radno okruženje mora pregledati prije odabira nivoa zaštite.

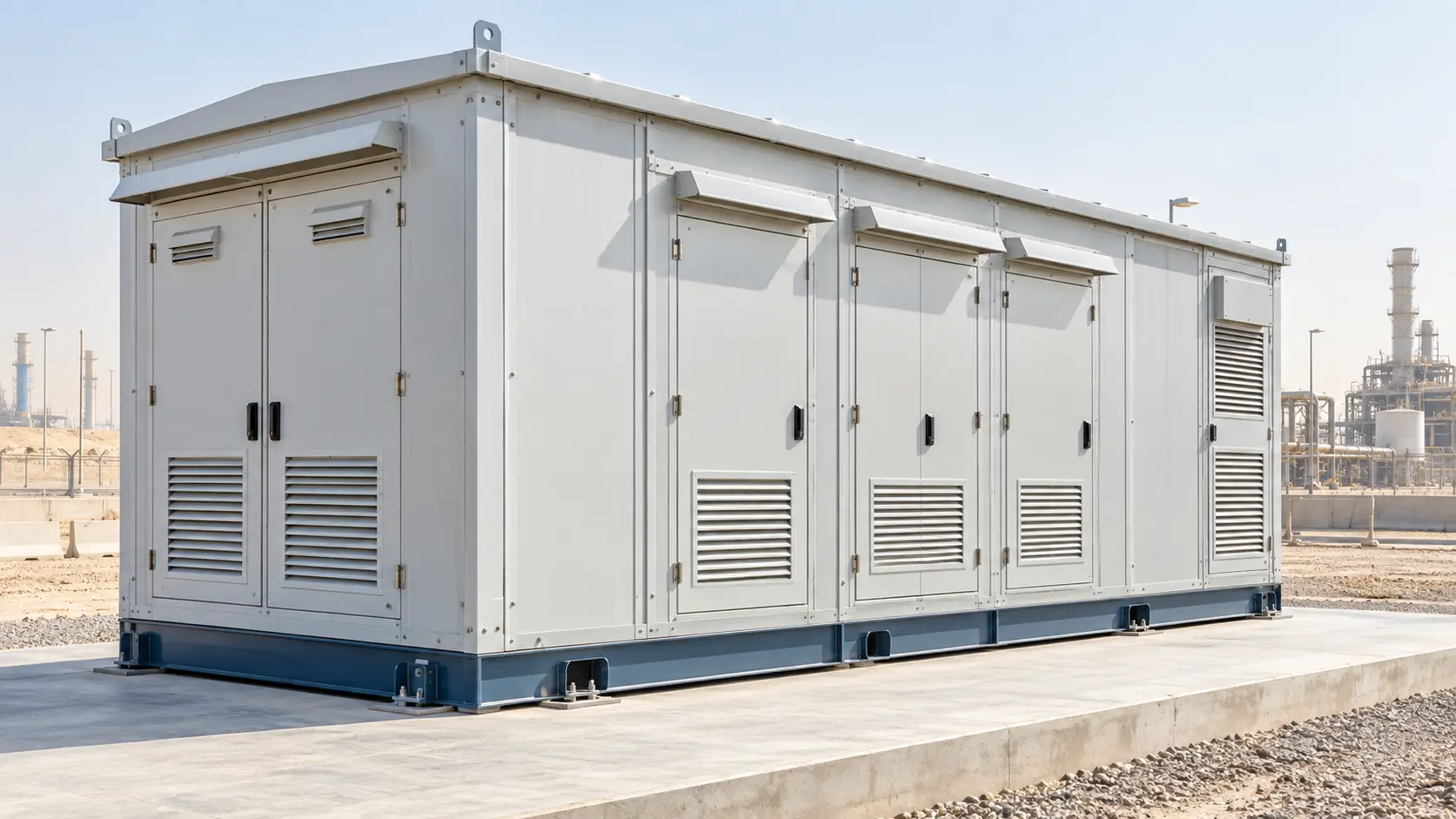

2. Vanjska električna kućišta
Anvanjsko električno kućištezahtijeva više od krova otpornog na vremenske uvjete. Zaptivke na vratima, ulazi za kablove, otvori za ventilaciju, tačke podizanja, okviri postolja, drenažni putevi i zavareni spojevi mogu uticati na njegovu konačnu zaštitu.
Vanjska kućišta možda trebaju zaštitu od:
- Voda koju pokreće kiša i vjetar{0}}
- Pijesak i prašina u zraku
- Kondenzacija
- Visoke temperature i sunčevo zračenje
- Obalna sol i industrijsko zagađenje
- Mehanički udar
- Neovlašteni pristup
U toplim regijama, upravljanje toplotom je posebno važno. Čvršće zapečaćenje kućišta može poboljšati otpornost na prašinu i vodu, ali također može zadržati toplinu. Ventilacija, štitnici od sunca, izolacija, ventilatori ili-klima uređaji mogu biti potrebni, ovisno o opremi instaliranoj unutra.
3. Zidna-kućišta montirana na zid
Zidna{0}}kućišta su kompaktne jedinice pričvršćene direktno na zid, stub, okvir ili mašinu. Obično se koriste za lokalne kontrole, prekidače, brojila, terminalne blokove i male sisteme automatizacije.
Njihove prednosti uključuju malu površinu i praktičan pristup. Međutim, konstrukcija zida, nosači za montažu, smjer kabela, razmak vrata i ukupna težina opreme moraju se uzeti u obzir prilikom projektiranja.
4. Podna{1}}stojeća kućišta
Podna{0}}konstrukcija daju više unutrašnjeg prostora i veću nosivost. Obično se koriste za razvodne uređaje, industrijske sisteme upravljanja, zaštitnu opremu i aplikacije{2}}distribucije energije.
Mogu se isporučiti kao:
- Jedinice sa jednim-ili duplim-vratima
- Samostojeći ormarići
- Sistemi više-ograda
- Modularni ormari
- Kućišta montirana na postolje ili postolje
Za velike jedinice, noseći okvir je jednako važan kao i vanjski paneli. Mora izdržati težinu unutrašnje opreme i izdržati podizanje, transport, instalaciju i dugotrajan-rad bez neprihvatljivih deformacija.
5. Modularna i više{1}}konstrukcija kućišta
Modularno kućište je napravljeno od standardizovanih okvira, panela, vrata, pregrada i osnovnih delova. Više ležišta se mogu povezati kako bi se formirao veći sistem.
Ovaj dizajn je koristan kada projekt zahtijeva odvojene pregrade za:
- Kontrolna oprema
- Zaštitni releji
- Baterije
- Komunikacioni sistemi
- Distribucija niskog{0}}napona
- Pomoćna energetska oprema
Modularna konstrukcija također olakšava buduće proširenje. Ipak, svaki spoj između sekcija mora biti pažljivo dizajniran. Loše kontrolirani spojevi mogu smanjiti strukturnu čvrstoću ili stvoriti puteve za prašinu i vodu.
6. Transformatorska kućišta
A kućište transformatoraokružuje i štiti transformator, posebno transformator suvog{0}}tipa. Može pomoći u sprečavanju slučajnog kontakta, a istovremeno smanjuje ulazak prašine, vode i stranih predmeta.
Dizajn kućišta zavisi od faktora kao što su:
- Dimenzije i težina transformatora
- Unutrašnja ili vanjska instalacija
- Potrebna ventilacija
- Odvođenje topline
- Položaji{0}}ulaska kablova
- Zahtjevi za{0}}kontrolu buke
- Pristup za održavanje
- Važeća pravila zaštite od požara i sigurnosti
A kućište transformatorane treba miješati sa spremnikom za transformatorsko ulje. Rezervoar za ulje sadrži transformatorsko ulje i aktivne delove, dok je kućište spoljna zaštitna konstrukcija.
7. Kućišta trafostanica
A prilagođeno kućište trafostaniceopćenito je veći i složeniji od standardnog električnog ormara. Može smestiti transformatore, razvodne uređaje, niskonaponske-panele, sisteme za nadzor ili drugu električnu opremu unutar jedne strukture.
Tipični dizajni uključuju:
- Kompaktno kućište trafostanice
- Kućište trafostanice postavljeno na pod{0}}
- Montažno kućište kabine
- Sklonište električne opreme
- E-struktura kuće
A kompaktno kućište trafostaniceintegriše namenske prostore za različitu opremu unutar relativno malog otiska. U zavisnosti od projekta, može sadržavati odvojene transformatorske, srednje-i nisko{2}}naponske odjeljke.
A montažno kućište kabinese često koristi kada projekat zahtijeva veći prolaz-u strukturi za razvodne uređaje, kontrolnu opremu, sisteme zaštite ili pomoćnu opremu. Može se izraditi i djelomično montirati prije isporuke na mjesto montaže.
Ovi proizvodi se obično prilagođavaju prema odobrenim crtežima i projektnim specifikacijama. Raspored opreme, unutrašnje pregrade, kanali za kablove, pristupna vrata, ventilacija, uređaji za podizanje, protivpožarna sigurnost i transportna ograničenja utiču na konačni dizajn.
U mnogim projektima, ograđeni prostor mora biti podijeljen u zasebne funkcionalne zone. Potrebno odvajanje ovisi o električnom dizajnu i primjenjivim standardima.
8. Kućišta električne opreme
Ankućište električne opremeštiti električnu ili mehaničku opremu dok obezbjeđuje pristup, ventilaciju, montažu i{0}}ulaz za kablove potrebne za rad.
Za razliku od malog standardnog ormarića, prilagođenogkućište električne oprememogu biti dizajnirani oko velike opreme kao što su:
- Oprema{0}}za pretvaranje energije
- Kontrolni i nadzorni sistemi
- Mašine za{0}}filtriranje ulja
- Vakuumska oprema
- Industrijska{0}}oprema za distribuciju električne energije
- Pomoćni sistemi trafostanica
Proizvođač kućišta mora razumjeti šta će biti ugrađeno unutra. Težina opreme, stvaranje topline, razmak za održavanje, postavljanje kablova, buka, vibracije i zahtjevi za podizanjem mogu utjecati na konačnu strukturu.
9. NEMA tipovi kućišta
NEMA tipovi kućišta se obično pominju u projektima Sjeverne Amerike iu nekim međunarodnim specifikacijama. Klasifikacije koje se najčešće susreću uključuju:
NEMA tip 1:Opšta unutrašnja zaštita od kontakta i padajuće prljavštine
NEMA tip 2:Unutrašnja zaštita sa dodatnom otpornošću na kapanje ili prskanje
NEMA tip 3:Unutarnja ili vanjska zaštita od kiše, susnježice, prašine od vjetra i vanjskog stvaranja leda
NEMA tip 3R:Zaštita na otvorenom uglavnom od kiše, susnježice i vanjskog stvaranja leda
NEMA tip 4:Zaštita od kiše, prašine vjetrom i vode{0}}usmjerene crijevima
NEMA tip 4X:Slično tipu 4, sa dodatnim zahtjevima za otpornost{1}} na koroziju
NEMA tip 12:Unutrašnja zaštita od prašine, prljavštine, vode koja kaplje i ograničenih količina ne-korozivne tekućine
NEMA tip 13:Unutrašnja zaštita od prašine, vode koja prska, ulja i -korozivnog rashladnog sredstva
Kućište se mora testirati i procijeniti u odnosu na primjenjive zahtjeve prije nego što se zatraži specifična NEMA ocjena.
10. IP-Ocijenjena kućišta
IP kod je definisan prema IEC 60529 i široko se koristi u međunarodnim električnim projektima. Sastoji se od dvije cifre.
Prva cifra označava zaštitu od pristupa opasnim dijelovima i čvrstim predmetima. Drugi označava zaštitu od vode.
Primjeri uključuju:
IP44:Zaštita od čvrstih predmeta većih od 1 mm i prskanja vode
IP54:Zaštićen{0}}od prašine i otporan na prskanje vode
IP55:Zaštićen{0}}od prašine i otporan na mlaz vode
IP65:Otporan na prašinu{0}}i otporan na mlaz vode
IP66:Otporan na prašinu{0}}i otporan na snažne mlazove vode
NEMA i IP ocjene koriste različite metode ispitivanja i kriterije evaluacije. Ne treba ih tretirati kao tačne ekvivalente. Kada se u projektu spominju oba sistema, svaki zahtjev treba posebno razmotriti.
11. Kućišta klasifikovana prema materijalu
Materijal kućišta utiče na čvrstoću, otpornost na koroziju, težinu, proizvodnju, održavanje i cenu.
Carbon Steel
Ugljični čelik se široko koristi za kućišta električnih i podstanica jer nudi dobru strukturnu čvrstoću i fleksibilnost proizvodnje. Njegova dugoročna-otpornost na koroziju u velikoj mjeri zavisi od pripreme površine i odabranog sistema premaza.
nerđajući čelik
Nerđajući čelik je pogodan za priobalna, vlažna, higijenska ili hemijski agresivna okruženja. Odgovarajuću klasu treba odabrati u skladu sa stvarnim uslovima izloženosti.
Aluminijum
Aluminij je lagan i prirodno{0}}otporan na koroziju. Koristan je tamo gdje je smanjena težina važna, iako se moraju uzeti u obzir mehanička čvrstoća, galvanska korozija, metode zavarivanja i troškovi.
Ne-Nemetalni materijali
Kućišta od poliestera i polikarbonata ojačana staklenim vlaknima- obično se koriste za manje ormare u korozivnim ili električno osjetljivim okruženjima. Lagani su, ali možda neće odgovarati velikim strukturalnim kućištima ili aplikacijama koje zahtijevaju visoku mehaničku čvrstoću.
Kako odabrati pravo kućište?
Ne postoji univerzalno "najbolje" kućište. Ispravan dizajn je onaj koji odgovara opremi, radnom okruženju, važećim standardima i planu održavanja.
Prije nego što zatražite ponudu, korisno je potvrditi:
- Lokacija ugradnje i uvjeti okoline
- Ukupne dimenzije i raspored opreme
- Obavezna IP ili NEMA klasifikacija
- Osnovni materijal i debljina materijala
- Kategorija korozije i specifikacija premaza
- Zahtjevi za ventilaciju ili hlađenje
- Uređenje{0}}kablovih i odvodnih kanala
- Zahtjevi za pristup vratima, bravama i{0}}održavanju
- Ograničenja dizanja i transporta
- Zahtjevi za inspekciju i ispitivanje
Za aprilagođeno kućište trafostanice, montažno kućište kabine, ili drugog velikog projekta kućišta, crteži ostaju neophodni. Oni omogućavaju proizvođaču da pregleda strukturne detalje, sučelja opreme, otvore, tolerancije, zavarivanje, premazivanje i zahtjeve za montažu prije početka proizvodnje.
Dobro{0}}dobro dizajnirano kućište čini više od pokrivanja električne opreme. On stvara kontroliranu granicu između osjetljivih komponenti i zahtjevnog radnog okruženja-i ta granica mora ostati pouzdana tokom cijelog vijeka trajanja instalacije.
